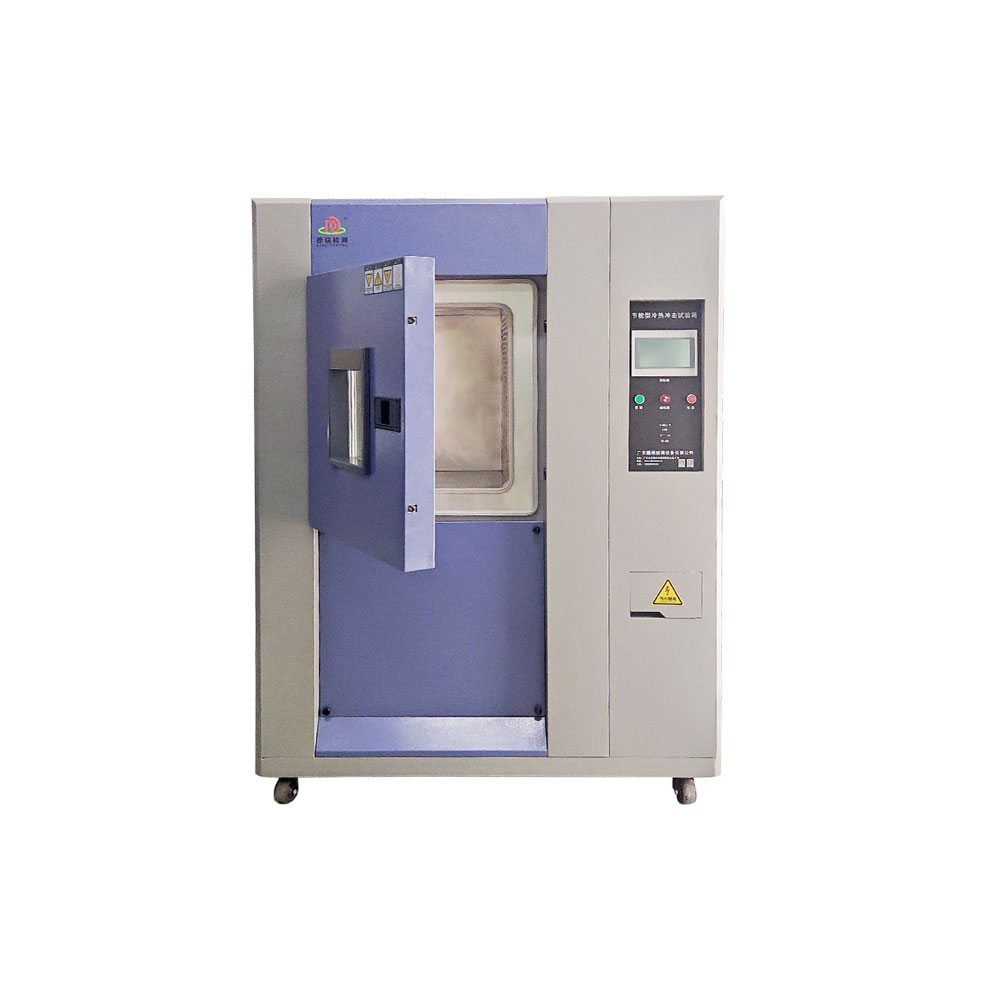

封裝金線冷熱沖擊試驗箱 是一種專門用于測試封裝金線（如在半導體封裝、光伏組件封裝等領域使用的金屬線）在極端溫度變化下的耐受性和穩定性的設備。封裝金線通常用于連接集成電路芯片、太陽能電池板等電子元件，它在高溫和低溫環境中可能會面臨物理變化、斷裂或老化等問題。冷熱沖擊試驗通過模擬金線在實際應用過程中遭遇的溫度劇烈變化，評估其在溫差沖擊下的性能表現。
封裝金線的冷熱沖擊試驗箱用于模擬和檢測金線在經歷快速溫度變化時的性能變化，尤其是其在極端溫度條件下的物理穩定性、粘接力、導電性等方面的表現。此類試驗對于電子元件的可靠性評估、質量控制以及壽命預測具有重要作用。
在封裝金線的冷熱沖擊測試中，試驗箱通過高溫和低溫之間的急劇變化，模擬金線在實際使用中可能遇到的環境變化。通常的試驗過程包括以下幾個步驟：
樣品準備：
選擇一定數量的封裝金線樣品，通常是在集成電路（IC）、半導體封裝或光伏組件等產品中應用的金線。
樣品通常包括金線與封裝基材（如塑料、陶瓷基板等）的連接部分，以全面評估金線在溫度變化下的表現。
溫度設定：
高溫和低溫的極限通常由金線材料的性能來決定。典型的溫度范圍是高溫 100°C 至 150°C，低溫 -40°C 至 -70°C。
溫度變化速率也需要設定，通常為每分鐘 10°C 至 20°C，以模擬實際應用中溫度的急劇波動。
冷熱交替測試：
溫度從高溫區域快速切換至低溫區域，或反向切換，模擬金線在使用過程中可能遭遇的快速溫度變化（如從太陽暴曬的高溫到冷空氣中的低溫）。
測試通常需要經歷多次冷熱循環，以確保測試結果的可靠性和全面性。
溫度穩定時間：
每次溫度切換后，試驗箱會保持穩定的溫度一段時間，確保金線樣品適應新的環境溫度。這段時間一般為 10 分鐘至 1 小時，具體時間根據測試要求而定。
測試周期：
熱冷沖擊的周期數可能會根據金線的用途和耐用性要求有所不同，通常從幾十次到幾百次不等。測試周期數越多，能夠提供越全面的金線性能數據。
后期檢查與評估：
完成冷熱循環后，金線的物理狀態、導電性能、粘接性等都會進行檢測。
主要觀察金線是否出現斷裂、變形、界面分離、氣泡、表面損傷等現象。
在封裝金線冷熱沖擊試驗中，通常需要關注以下幾個關鍵性能指標：
物理穩定性：
評估金線在冷熱沖擊過程中是否發生斷裂、變形或裂紋等現象。冷熱沖擊可能會導致金線和基板之間的連接出現松動或斷裂，影響產品的穩定性。
導電性：
檢測金線是否保持良好的導電性能。由于冷熱交替可能導致金線表面發生微觀變化，影響其導電性，因此對導電性的測試非常重要。
粘接性：
金線與封裝基材的粘接力是否穩定。冷熱沖擊試驗可以暴露出溫差引起的粘接界面失效問題，導致金線脫落或連接不良。
金線的塑性變形：
在高溫環境中，金線可能變軟，而在低溫環境中則變硬。測試是否會出現金線因溫差造成的塑性變形，影響連接的可靠性。
表面損傷：
檢查金線表面是否出現裂紋、氣泡或表面劃痕等現象，這些損傷可能會影響金線的性能，特別是在微電子封裝中。
熱膨脹與應力：
溫差變化會導致金線和基材之間的熱膨脹系數不同，從而產生應力，可能導致金線的斷裂或剝離。因此，需要評估金線在熱膨脹應力下的穩定性。
溫度控制精度：
封裝金線冷熱沖擊試驗箱需要具備精準的溫度控制系統，確保溫度的快速變化和穩定性，以保證測試結果的準確性。
快速溫度變化能力：
設備應具備較高的溫度變化速率，通常要求每分鐘溫度變化 10°C 至 20°C，以模擬快速的溫度沖擊。
溫度均勻性：
試驗箱內部需要保持溫度均勻性，避免局部溫差過大對測試結果的影響。
高穩定性與抗震性：
由于冷熱交替試驗會造成設備內部壓力和溫度的快速變化，設備需要具有良好的抗震和穩定性，避免試驗過程中的不必要干擾。
數據記錄與分析系統：
試驗箱需要配備數據記錄與分析系統，能夠?qū)崟r記錄和監控測試過程中的溫度變化、測試時間和金線狀態變化，便于后期分析。
安全保護功能：
為了防止設備故障導致意外，試驗箱應具備過溫、過冷、過載保護功能，確保設備和樣品的安全。
封裝金線冷熱沖擊試驗箱的設計和測試過程需要符合相關的標準和規范，確保設備的可靠性和測試結果的準確性。以下是一些與封裝金線冷熱沖擊試驗相關的主要標準和要求：
IEC 60068-2-14：這是一項國際電子設備環境測試標準，定義了冷熱沖擊試驗的要求。該標準適用于電子組件、元件以及其他設備，提供了冷熱沖擊測試的程序和溫度范圍。
標準概述：此標準規定了設備在快速冷熱變化下的性能要求，適用于測試電子元件對溫差變化的耐受性。
應用：廣泛應用于電子產品、半導體器件及相關領域的可靠性測試。
JEDEC JESD22-A104：這是JEDEC（半導體工程協會）發布的關于溫度循環測試的標準，常用于半導體組件的驗證，包括金線的穩定性評估。
標準概述：該標準詳細規定了溫度變化的速率、時間、溫度范圍等測試要求，適用于集成電路(IC)、電子組件等設備的可靠性測試。
GB/T 2423.22-2002：這是中國的環境試驗標準，涉及電子產品在冷熱循環下的測試方法。該標準類似于IEC 60068-2-14，規定了試驗的溫度范圍、時間、周期等要求。
標準概述：該標準用于評估電子產品在極端溫度變化下的可靠性，適用于多種電子元件和設備。
GB/T 10215-2006：這是中國的溫度沖擊試驗標準，主要用于檢驗電子元件在不同溫度條件下的適應性，特別適合用于半導體封裝和電子組件的耐用性評估。
標準概述：規定了設備在進行溫度循環時需要滿足的溫度范圍、溫度變化速率等技術參數。
MIL-STD-883：這是美國軍事標準，涉及半導體封裝和電子元件的可靠性測試。標準中包括了對電子元件進行冷熱沖擊和溫度循環測試的要求，常用于航空航天和軍事領域的組件測試。
標準概述：該標準適用于要求極高可靠性的電子組件，規定了溫度循環的具體條件和測試方法。
ISO 16750-4：這是國際汽車行業標準，涉及汽車電子設備的環境測試，包括冷熱沖擊測試。它的目的是評估汽車電子元件在極端溫度條件下的可靠性。
標準概述：該標準適用于汽車電子產品，涉及到溫度循環和冷熱沖擊測試，以確保設備能夠在極端環境下正常工作。
溫度范圍：標準通常規定冷熱沖擊試驗的溫度范圍，典型的溫度范圍為 -40°C 至 +125°C 或 -60°C 至 +150°C，具體取決于設備的應用要求。
溫度變化速率：溫度變化速率也是重要的標準要求，通常為每分鐘 10°C 至 20°C，以模擬設備在實際使用中遇到的快速溫度變化。
試驗周期：標準中會規定冷熱循環的次數，通常為幾十次到幾百次不等，確保測試的全面性和可靠性。
溫度穩定時間：在每個溫度點，通常會要求保持一定的穩定時間，確保測試環境達到所需溫度并維持一定時間，典型的穩定時間為 10 分鐘至 1 小時。
設備精度：標準對溫度控制和穩定性有嚴格要求，設備應具有較高的溫控精度和均勻性，確保每個測試周期中的溫度變化符合標準要求。
溫度控制：設備應具備高精度的溫控系統，能夠快速變化溫度，并在不同的溫度點保持穩定。
可靠性與安全性：試驗箱應具備完善的安全防護功能，如過溫保護、過載保護等，確保設備在運行過程中不會發生故障。
數據記錄與分析：設備應具備實時監控和數據記錄功能，能夠準確記錄每次測試的溫度變化、樣品狀態等數據，便于后期分析和報告生成。
封裝金線冷熱沖擊試驗箱必須滿足國際和國內相關的測試標準，如IEC 60068-2-14、GB/T 2423.22等。這些標準對溫度范圍、變化速率、試驗周期等方面有詳細的要求，確保測試結果的準確性和可靠性。通過符合這些標準的設備和測試過程，可以準確評估封裝金線在極端溫度變化下的性能，為產品的質量控制和可靠性分析提供有力支持。
內箱容積: | 50L、100L、150L、1000L（可按需訂制不同尺寸） |
內箱尺寸: | W350mm*H400mm*D350mm |
外箱尺寸: | 1230×1830×1270（W×H×D） |
溫度范圍 : | -70℃ ~+150℃ |
溫度偏差 : | ±0.3℃ |
溫濕度均差: | ±2℃ |
儲冷時間: | RT→－75℃ ≤ 65min |
儲熱時間: | RT→170℃ ≤ 35min |
內箱材質: | SUS#304鋼板 |
外箱材質: | A3冷扎鋼板靜電噴涂 |
壓縮機: | 原裝進口壓縮機（泰康/博客） |
運行方式： | 程序方式、定值方式 |
冷卻方式: | 風冷或水冷 |
通訊接口: | RS232、USB |
冷凝器: | 不銹鋼釬焊板式換熱器 |
加熱器/蒸發器: | 鎳鉻合金電加熱器/翅片式蒸發器 |
標準配置: | 測試孔、照明燈、2塊隔層架、雙層真空玻璃觀察窗 |
電源: | AC380V 50/60HZ |
廣東德瑞檢測設備有限公司對其所銷售的產品采取統一的服務規范和流程。旨在強化企業管理，完善售后服務體系，保障用戶合法權益。使儀器能夠充分發揮其功能，為用戶最大程度地服務，最大程度地創造效益。
二、儀器設備的安裝、驗收
1、我公司負責將儀器運輸?shù)接脩糁付ǖ攸c。
2、用戶在收到儀器7天內，進行仔細檢查，有問題及時和我公司聯系，否則過期不予更換。
3、儀器到達指定地點后，我公司將派人員按合同進行系統安裝與軟件調試，確保系統能按合同要求及期限進入正常運行。
三、技術培訓
1、培訓目標
① 硬件：通過培訓能使客戶了解硬件產品的組成，其工作原理，基本掌握儀器的操作，及操作注意事項。
② 軟件：通過培訓能使客戶了解該軟件的功能，基本掌握軟件的操作，能夠進行實際操作測試。
2、培訓地點
一般為客戶單位，在我公司也可以。
3、培訓次數
我公司可免費為用戶培訓兩次，第三次開始將收一定費用（主要是技術人員的差旅及薪資）。
四、保修條例
軟件的升級我司所有儀器含電腦軟件產品，提供免費升級，保證與新標準同步廣東德瑞檢測設備有限公司保修條例我們根據國際慣例和國內具體情況，遵循如下保修條例：
1、您所購買儀器免費保修期為壹年(有特別說明的按照說明)，從購買產品之日起算。在此期間，您的儀器如果發生問題，可以到本公司進行免費咨詢并提供保修服務（耗材用品不在保修之列）。長期提供技術咨詢、維護服務。
2、根據國家有關規定，因下列情況造成儀器故障不在免費保修之列：
①用戶使用不當，或未按照儀器使用說明進行操作而造成的故障
②儀器在發生故障后，用戶自行拆開檢修，或請其它公司進行維修
③儀器機身編號有涂改的
④在儀器使用期間因碰撞、水浸等造成的人為損壞
⑤因意外災害事故（如火災、水災、地震、雷擊、爆炸等等）造成的故障
3、在保修期內，產品使用過程中出現問題，可通過電話、函件處理。以上方式如無法處理，我司工程師則48小時內到達貴公司現場服務，免費維修。
4、超出保修期的儀器，我公司與您續簽服務協議，將繼續為您提供良好、周到的服務。
