一、產品用途：

冷熱沖擊試驗箱適用于電子元?dú)饧陌踩阅軠y試，提供可靠性試驗、產品篩選試驗等，同時通過此設備試驗，可提高產品的可靠性及產品的質量控制；冷熱沖擊試驗箱是航空、汽車、家電、科研等領域必備的測試設備，考核和確定電工、電子、汽車電器、材料等產品，在進行高低溫試驗的溫度環境沖擊變化后的參數及性能，適用于學校、工廠、軍工、研位 等單位。

二、三箱式高低溫沖擊試驗箱箱體構造：

2.1.1. 內箱材料：采用1.2mm厚SUS304#不銹鋼經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理，精美大方。

2.1.2. 外箱材料：采用1.2mm厚冷軋鋼板經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理后高溫噴粉烤漆處理表面，有效防止生銹，外觀烤漆處理。

2.1.3. 保溫材料：采用耐高溫玻璃纖維棉+聚氨酯硬質發泡膠制作而成混合保溫層，保溫效果明顯。

2.1.4. 樣品架：不銹鋼SUS304#格柵式置物架2片(承重≦25kg/片)，可調整間距40mm。

2.1.5. 引線測試孔：在測試工作室左側開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞。

2.1.6. 控制面板：液晶觸摸式可編程控制器，總電源開關、運轉指示燈、異常指示燈、結束指示燈、除霜指示燈、電源指示燈、RS-232通訊接口。

2.1.7. 箱門：預熱工作室、預冷工作室、試驗工作室分別開門，均為單開門；防爆把手；硅膠密封條，保證箱門密封不泄漏。

2.1.8. 風門：風門采用SUS304#不銹鋼加工成活動小門，小門上安裝有硅膠密封條及斷熱保溫層，小門內側采用環氧樹脂板斷熱，有效防止熱量互串，小門動作采用氣缸推動切換，自動循環控制，操作簡單。

2.1.9. 斷熱層：預熱工作室、預冷工作室、常溫沖擊室、試驗工作室間采用加厚保溫層斷熱，接口處采用耐高溫環氧樹脂板斷熱，有效防止熱量互串達到節能的目的；同時預熱工作室、預冷工作室、試驗工作室箱門內板均采用環氧樹脂板進行斷熱，有效防止熱量傳到設備外表影響設備安裝控件溫度，安全可靠。

2.1.10. 排氣管道：設備頂部設置有排氣管，可將此管連接到室外，以免高低溫沖擊時影響設備安裝空間溫度。

2.1.11. 空氣循環風道：預熱工作室內安裝加熱器、循環風機，內循環風道、溫度監測探頭、風門等；預冷工作室內安裝制冷蒸發器、儲冷片、加熱器、循環風機、內循環風道、溫度監測探頭、風門等；常溫沖擊室安裝有鼓風機、風門、排氣管等；測試工作室安裝有循環空氣導風網孔板、樣品放置托盤、托盤分度架、溫度監測探頭等。預冷、預熱階段常溫沖擊區不工作，高溫區及低溫區氣流進行內循環，快速將預熱區及預冷區空氣溫度達到預設定值；根據需要可選擇高溫或低溫開始沖擊測試。高溫沖擊測試時根據控制器發送指令控制預熱區風門工作，氣流經過測試工作區導風網孔板及測試樣品后返回到預熱區，此時常溫沖擊區不工，低溫區進行內部循環；低溫沖擊測試時根據控制器發送指令控制預冷區風門工作，氣流經過測試工作區導風網孔板及測試樣品后返回到預冷區，此時常溫沖擊區不工，高溫區進行內部循環；常溫沖擊時，根據控制器發送指令控制常溫沖擊區風門及鼓風機工作，鼓風機將設備安裝空間的氣流導入，經過測試工作區導風網孔板及測試樣品同時將測試工作區熱氣流或冷氣流排出室外，此時高溫區與低溫區進行內部循環。根據要求可設置多次循環自動控制；從而達到溫度快速交變和室內溫度均勻分布。

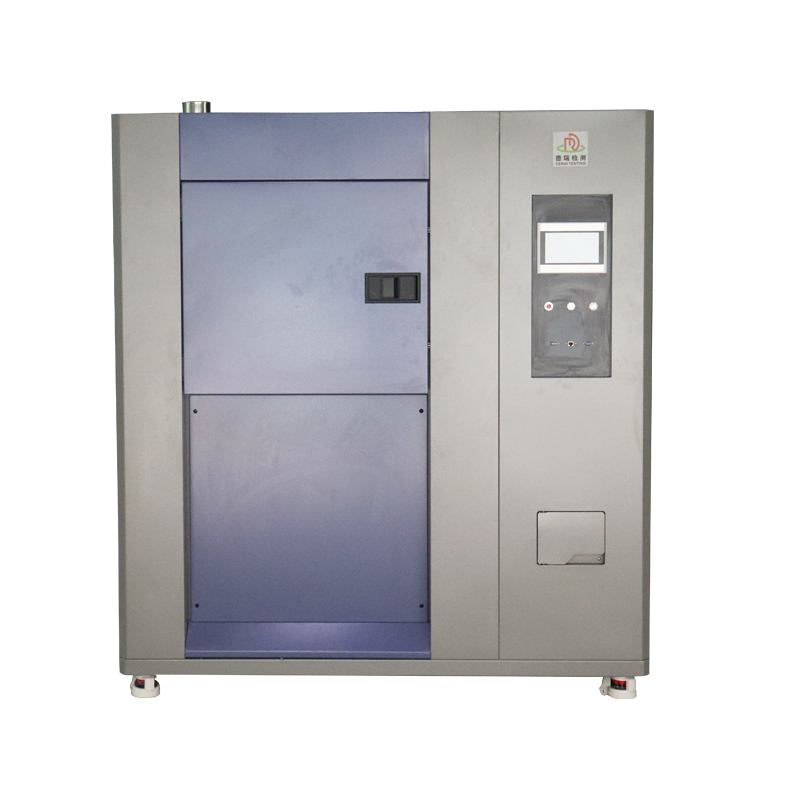

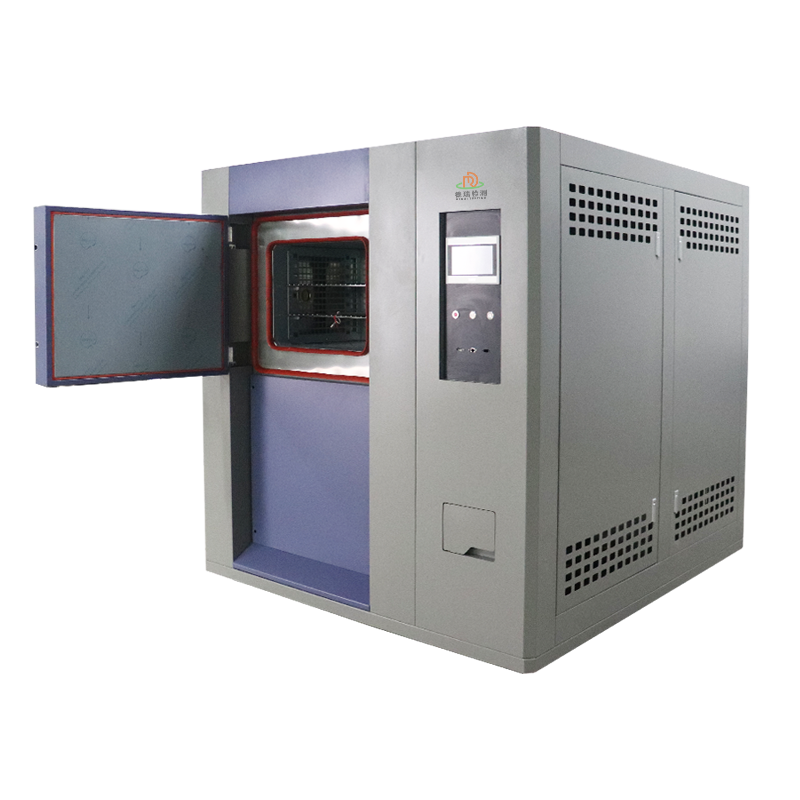

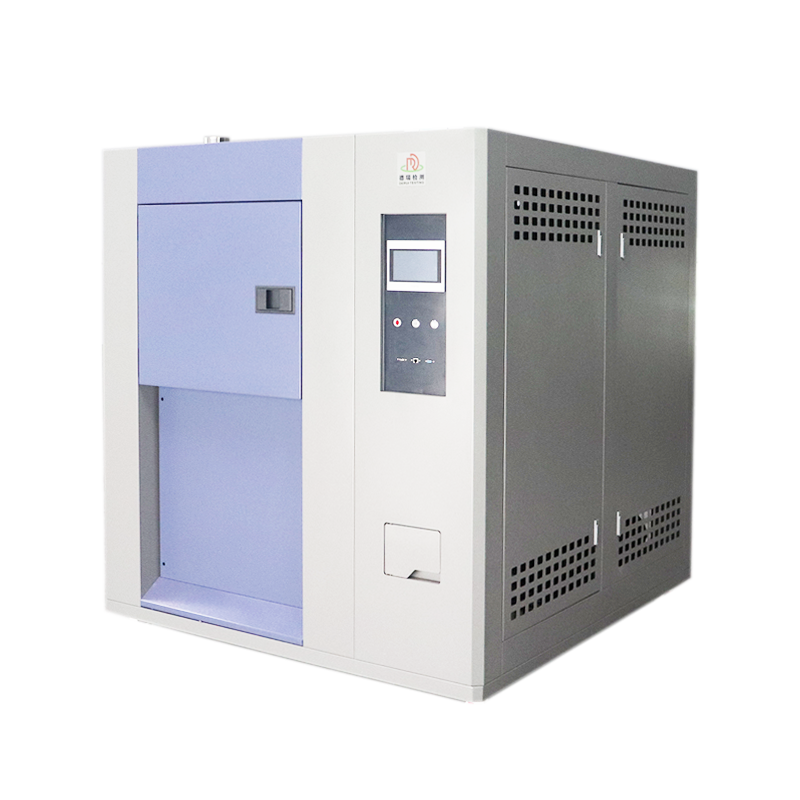

2.1.12. 箱體設計特點：設備設計為整體結構，正前面上方為試驗工作室，前面下方為預熱工作室，后面上方為預冷工作室，后面下方為制冷機組機械室，設備頂部安裝常溫沖擊循環風道及送風機，設備右側為電器控制箱。設備底部安裝移動腳輪及定位腳杯可方便設備移動及定位，預熱工作室、預冷工作室、常溫沖擊室、試驗工作室間通過風門切換互通，從而實現溫度快速交變的目的，同時占地面積較小節約使用場地。

（三）、三箱式高低溫沖擊試驗箱控制系統:

3.2.1. 采用進口液晶顯示可編程溫度控制器或進口溫濕度控制儀表和溫濕度對照表。

3.2.2. 智能型數顯PID微電腦溫度控制儀表。

3.2.3. 薄膜式按鍵，觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100/鉑金電阻測試器。

3.2.4. 溫度控制采用熱平衡調溫方式。

3.2.5. 使用進口液晶顯示可編程溫度控制器，可做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

3.2.6. 溫濕度對照表，溫度直接顯示，濕度參照溫濕度對照表參數設定，溫度對照濕度。

3.2.7. 設備的主要電器元件如斷路器、交流接觸器、小型繼電器均采用“施耐德”品牌，其他電器附件采用國產知名品牌。

3.2.8. 方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回

1.  德瑞檢測產品保修期內廠家承諾國內免費上門維修（人為因素或不可抗拒的自然現象所引起的故障或破壞除外）。

2.  在接到報修通知后，一般以電話指導或寄送零配件或返回部件至工廠等方式解決問題。

3.  用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。

4.  用戶在正常使用中出現性能故障時，廠家承諾以上保修服務。如國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。

5.  在保修期內，以下情況將實行有償維修服務;

（1）由于人為或不可抗拒的自然現象而發生的損壞;

（2）由于操作不當而造成的故障或損壞;

（3）由于對產品的改造、分解、組裝而發生的故障或損壞。
